產品簡介

MGTR-W-MCU振弦采集器（健康監測盒子）是一款采用高性能處理器數據采集終端，主要適用于單線圈振弦式儀器(傳感器)輸出的頻率信號及溫度采集，如振弦式滲壓計、振弦式測縫計、振弦式應變計、振弦式鋼筋計等儀器或傳感器。該產品是集數據監測、超標預警、主動上報、本地存儲、遠端傳輸?shù)裙δ苡谝惑w的多通道智能監測終端。

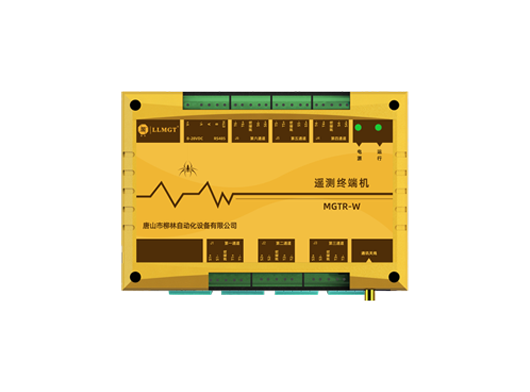

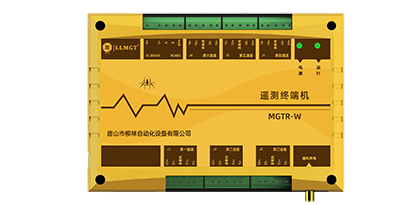

MGTR-E-MCU振弦采集器（健康監測盒子）

采集器具有抗干擾能力強、可靠性好，智能集成化程度高、測量精度高，安裝、運行、維護方便等特點，可滿足同時測量孔隙水壓力、流量、溫度等參數，支持定制參數組合。為主管部門在監測對象的安全監測與預警服務方面提供精準的測量數據，實時掌握監測對象的健康狀態。為監測對象的日常養護、管理和突發事件應急處置發揮重大作用。

功能特點

數據采集模式

觸發式采集：即由配套命令觸發，采集器立即啟動對傳感器的數據采集。

間歇式采集：即指定采集測量周期的間隔，采集器根據這些時間參數自動進行周期性巡測。

數據交互方式

本地通訊：與本地配套上位機通過485接口實現數據交互；

參數配置：通過485接口實現本地參數配置。

數據采集兼容性

兼容所有單線圈振弦式傳感器，同時內置恒流源激勵電路，針對內置熱敏電阻測量溫度的振弦式傳感器提供有效的采集方案。

安全防護性設計

完善的防雷防靜電及瞬變脈沖阻斷設計，高壓脈沖由阻斷電路先行阻止，再由吸收電路安全吸收，確保模塊運行安全。設置有傳感器的主動安全保護功能，在測量閑置時自動將傳感器進線短路并接至系統地線上，確保傳感器安全，無需另配避雷器。你不用擔心感應雷電損壞MCU，人體ESD也不會導致系統元件失效或壽命的縮減。即便如此，采集模塊還采用了金屬外殼的設計，可有效防護電磁干擾。

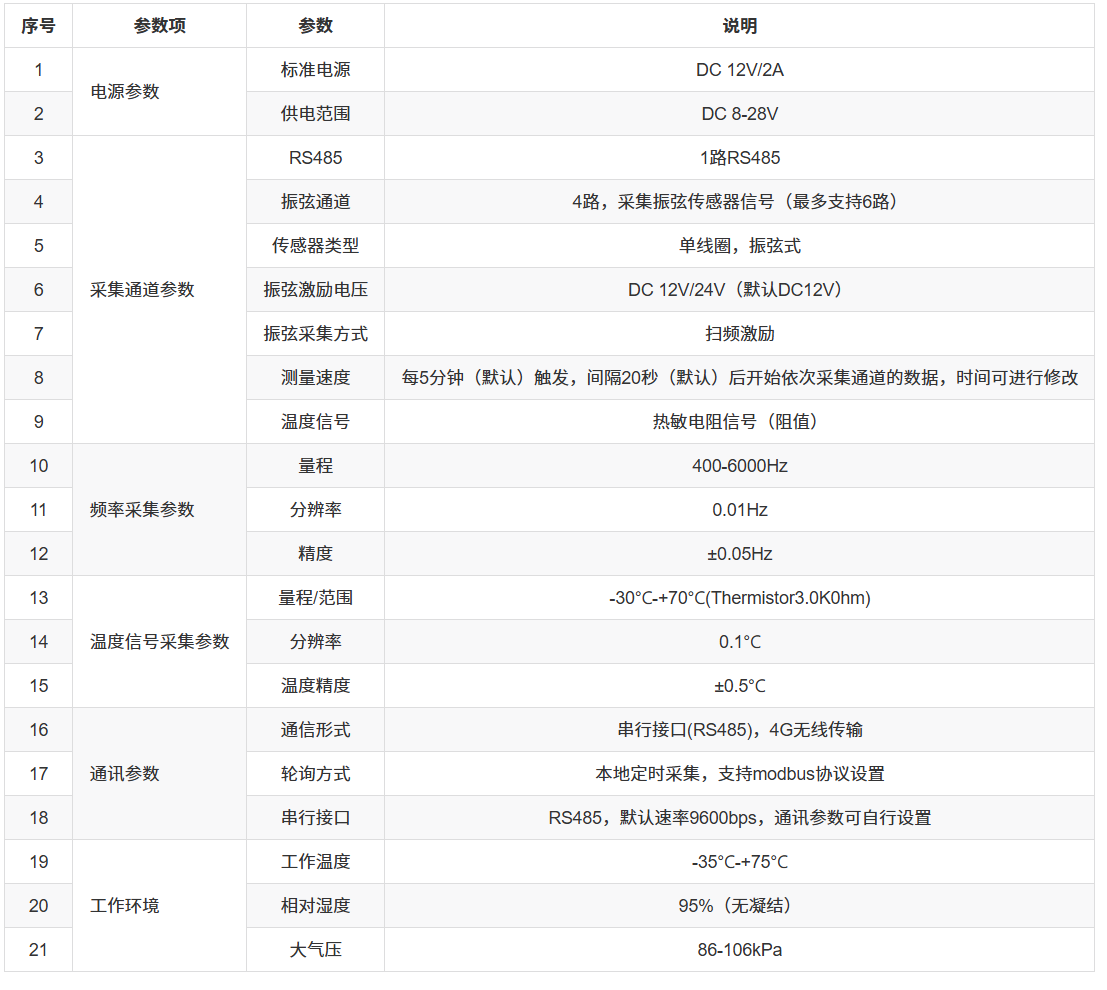

主要技術指標

應用領域

• 水庫及大壩安全監測

• 各類建筑物、構筑物安全監測

• 隧道、軌道交通監測

• 鐵塔結構監測

• 橋梁變型監測

• 其它水工及土木工程結構安全監測

設計參考依據

GB/T 3412.1-2009  《大壩監測儀器 檢測儀 第1部分：振弦式儀器檢測儀》

DL/T 5211-2005  《大壩安全監測自動化技術規范》

SL 55l一2012 《土石壩安全監測技術規范》

GB50982-2014  《建筑與橋梁結構監測技術規范》

GB/T 34807-2017 《巖土工程儀器設備的檢驗測試通用技術規范》

GB 50330-2013 《建筑邊坡工程技術規范》

GB/T 39559.3-2020 《城市軌道交通設施運營監測技術規范 第3部分：隧道》
